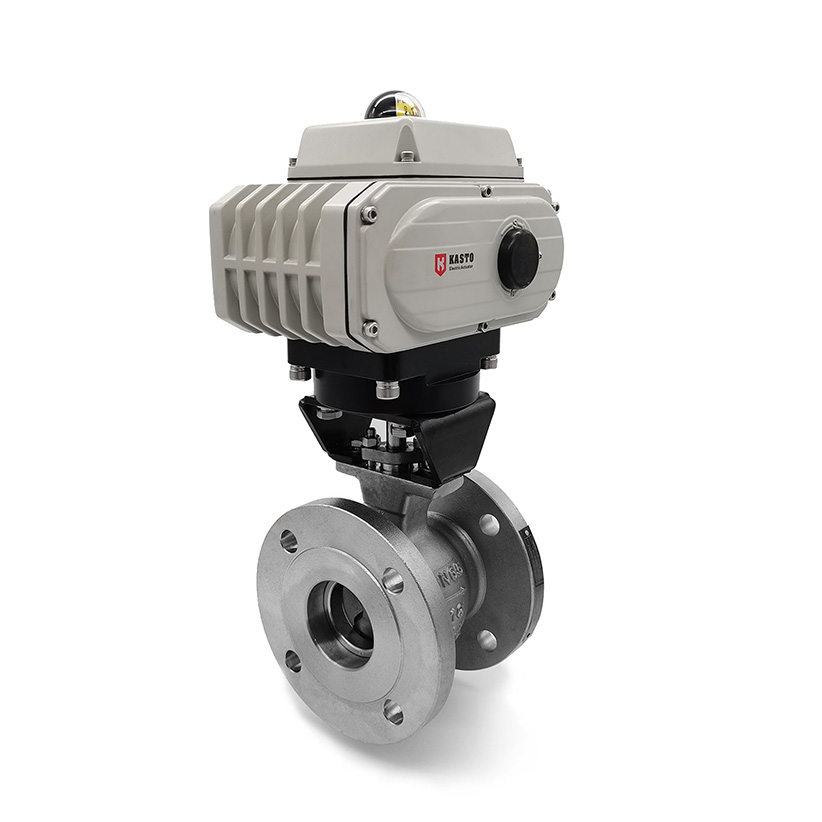

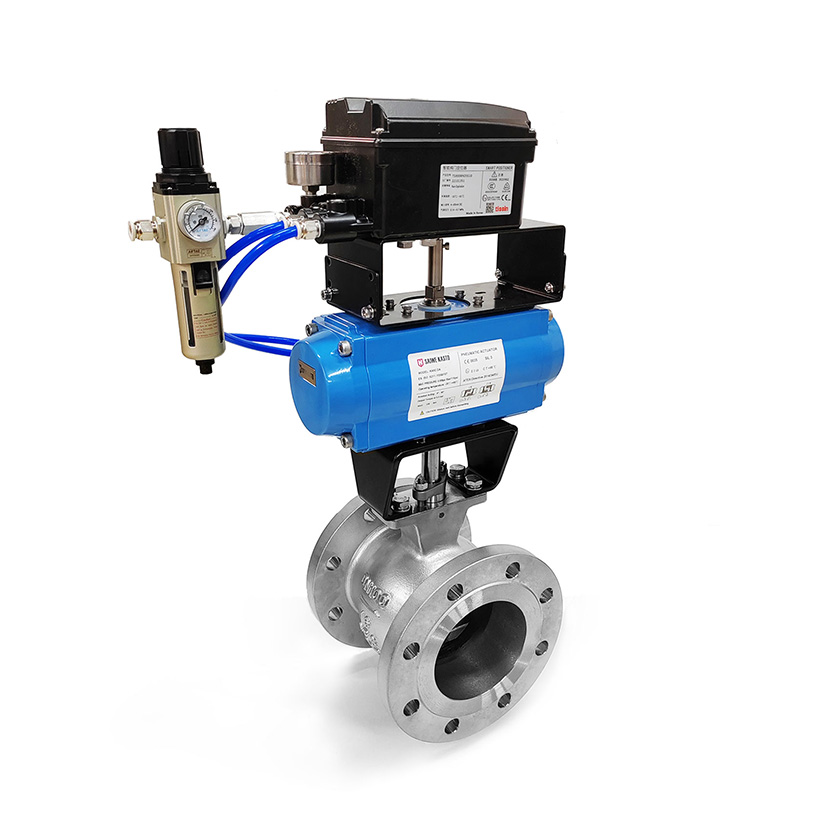

一体式V型球阀

V型球阀-产品介绍

B16系列V型球阀是一种直角回转的高级控制阀其主要作调节阀使用，也可作开关阀使用。V型阀芯设计成带有特殊形状的V型缺口所以具有很大的剪切力及自洁功能尤其适用于含有纤维或有微小固体颗粒状的介质的控制。因此本产品广泛用于化工、生化、石油、多晶硅、化纤、制药环保、造纸等工业部门的自控系统。

V型球阀-设计特点

1.阀体采用整体式设计，避免了中部法兰连接而可能造成的泄漏。

2.外圆采用无芯磨精磨与填料之间的配合磨擦系数小。阀杆与阀芯采用花键连接，具有对中性好，承载扭矩大，花键连接有效消除了阀杆和阀芯之间的配合间隙，提高了阀门调节精度。

3.上下阀杆采用自润滑轴承固定，具有回转精度高和转动稳定性好。使阀门运转更加顺畅。

4.侧装式密封座盖设计，使得阀门维修更加方便。

5．设计成带有特殊形状的V型缺口，使阀门具有近似等百分比的流量特性。同时阀芯和密封座之间在运动过程中会产生很大的剪切力和擦拭性能，特别适合介质粘稠、纤维和含固体颗粒场合应用。同时可提供小流量阀芯和降噪阀芯。

6.采用波形弹簧预紧，使密封座始终与阀芯紧密接触，密封性能好可对在长期使用中密封副磨提起到自动补偿作用。

V型球阀-流量特性

CV值

V型球阀-部件材质
