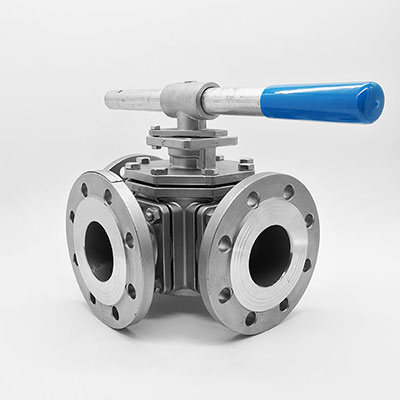

三通法兰球阀

三通法兰球阀

产品型号： B60
动作行程： DN15~DN200
作用形式： PN16
气源压力： -29℃~200℃
输出力矩： 碳钢、不锈钢
连接标准： 法兰
咨询报价
DETAILS

三通法兰球阀-流向示意图




三通法兰球阀-设计特点

  • 采用分体式精密铸造阀体；

  • ISO 5211直接安装执行器的平台设计；

  • 阀杆与阀体之间带防静电装置；

  • 阀杆防爆出装置设计；

  • 钢球上有压力平衡孔；

  • 阀杆密封结构设计渠道德国密封测试认证；

  • 每90°可转动，每90°可锁紧定位；

  • 四个阀座设计。


三通法兰球阀-部件材质

部件 Description

材质 Material

阀体 Body

ASTM A216 WCB，A351 Gr.CF8，A351 Gr.CF8M，A351 Gr.CF3M

阀芯 Ball

ASTM A216 WCB，A351 Gr.CF8，A351 Gr.CF8M，A351 Gr.CF3M

阀座 Seats

PTFE，RPTFE，TFM 1600，TFM 4215，PPEK

阀杆 Stem

304，316，17-4PH



三通法兰球阀-资料下载
