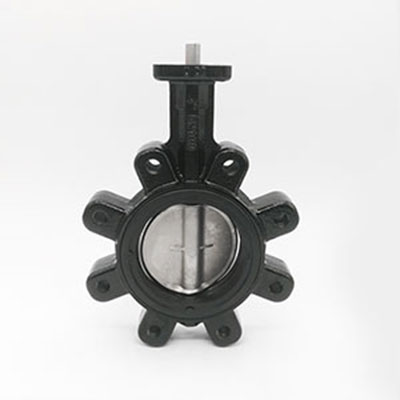

中线衬胶蝶阀产品展示
中线衬胶蝶阀产品介绍
D10系列的中线型90°回转阀，为橡胶全包覆式蝶阀。其外形设计独特，结构紧凑；蝶阀采用框架结构，强度高；具有双向密封功能，安装时不受介质流向的控制；外表整体环氧树脂涂层，能有效的防止锈蚀；通过选择阀座密封材料，可用不同工况的介质，常用的介质为水、油、气体等。
中线衬胶蝶阀设计特点
零泄漏、低扭矩、长寿命
低扭矩高耐压双面持压设计，完全隔绝阀体及阀轴与流体接触，阀板与阀轴无销式设计，方便维修与拆换，并于阀轴内部置入特殊防止卡死自润滑性轴承，杜绝了一般蝶阀无法关闭 问题，其开关循环寿命可达50000次以上。
多标准连接方式
阀门设计分别为对夹式、凸耳式及法兰式等三种形式，这适用于水、冷却水、气体以及粉末等管线，可用来调节及关闭流体的流动。应用范围为空调、造船、石化、消防、海水、排烟脱硫等相关系统。
多种材料及操作方式选择
有多种阀体、阀板、密封材料可供不同工况的客户选择，此外手动、涡轮、液动气动和电动阀门执行机构使阀门的应用场合更为多样化。
多重密封构造，防止高压外漏
在阀板个阀座间进行**次密封，在阀杆和阀座间进行第二次密封，更进一步在阀杆和轴承之间通过O型密封圈进行第三次密封。在此三次密封的基础上，在阀的下侧又加装了底盖，从而切实际有效的防止阀门的外漏。
容易维修，耐磨损设计
阀板表面光滑，流体阻力小，设计简洁紧凑。阀杆上下使用的轴承具有优秀的耐磨性和摩擦性，不会发生咬死现象。
中线衬胶蝶阀部件材质
| 部件 Description | 材质 Material |
| 阀体 Body | A126 CI.B，A395，ASTM A216 WCB，A351 Gr.CF8，A351 Gr.CF8M |
| 阀瓣 Disc | A395，ASTM A216 WCB，A351 Gr.CF8，A351 Gr.CF8M，B148 C95400 |
| 密封 Seat | NBR（NITRILE），EPDM，EPT，NEOPRENE（CR），SILICON，HYPALON（CSM），VITON |
| 阀杆 Stem | A182 Gr.F304，A182 Gr.F316，A564 Gr. 630，A182 Gr.F6A |
