三偏心焊接蝶阀

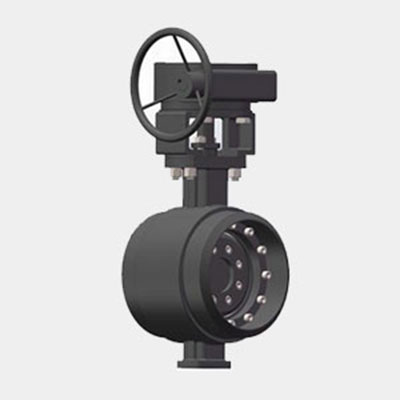

三偏心蝶阀产品展示

三偏心蝶阀产品介绍

KASTO生产的三偏心金属密封蝶阀系列是长寿命、节能型蝶阀，其结构采用三维偏心原理设计，阀座采用硬软密封兼容的多层次结构或者全金属密封结构，是一种能在较高温度和较高压力环境上使用的高性能蝶阀产品。本产品被广泛应用到冶金、钢铁、电力、石油、化工、供热、空气、煤气、可燃气体、市政供水以及给排水等介质的管道上，作为截止或调节介质流量使用。

三偏心蝶阀作为阀门的科技结晶，各种结构长度都能够对应，更由于其材料选多样性，在高温、低温以及各种酸碱等腐蚀性介质都能够对应自如。特别是在大口径方面，其零泄漏的优势，在关断阀上，正在不断的取代其他笨重、昂贵的阀门。

三偏心蝶阀密封原理

由于在双偏心蝶阀的基础上将阀座中心线与阀体的中心线形成了一个β角的偏置，使得蝶阀在启闭过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座密封面。当完全开启时，两个密封面之间形成一个与双偏心蝶阀相同的间隙，该蝶阀的设计，彻底消除了两密封面之间的机械磨损和擦伤，使蝶阀的密封性能和使用寿命得到大大提高。阀门关闭时，密封圈受阀体密封面和蝶板的挤压，产生了两个方向上的弹性变形。密封面在长轴方向上受到了向外的张力，在短轴方向上受到向内的压应力，长短轴产生不同方向的弹性变形，从而使阀门密封面间的密封力逐渐达到**值。

这一独特的偏心组合，既利用了凸轮效应，又完全消除了摩擦，从而实现阀门90°行程中，阀座与阀板上的密封圈之间的摩擦，去除了磨损和泄漏的可能性。

三偏心蝶阀产品特点

1.超长的寿命设计：阀座和密封圈完全由金属材料制成，且已做表面硬化处理，就算启闭频繁，阀门仍然能保持非常高的密封性能。

2.双向密封：阀门至始至终都能保持优越的双密封性能，阀门密封不依靠介质力，在高、低压下均达到可靠的密封。密封性能检测结果符合API609、ISO5208等标准。

3.本质防火设计：全金属密封结构，使阀门具有本质的防火特性，且测试结果符合API607规定。

4.阀座/密封可现场更换：可更换式阀座/密封圈设计，便于阀门现场维护保养。

5.符合ISO5211连接标准：支架执行ISO5211标准，可与各种电动、气动、液动、手动等驱动装置连接。

6.高性能填料密封：采用组合式填料密封系统，能确保阀门的泄漏率不会超过20ppm。可选用动载密封结构，使填料持久密封，延长填料免维护周期。

7.阀杆“防吹出”结构：阀杆设计符合API609规定的“防吹出”结构。

三偏心蝶阀部件材质
