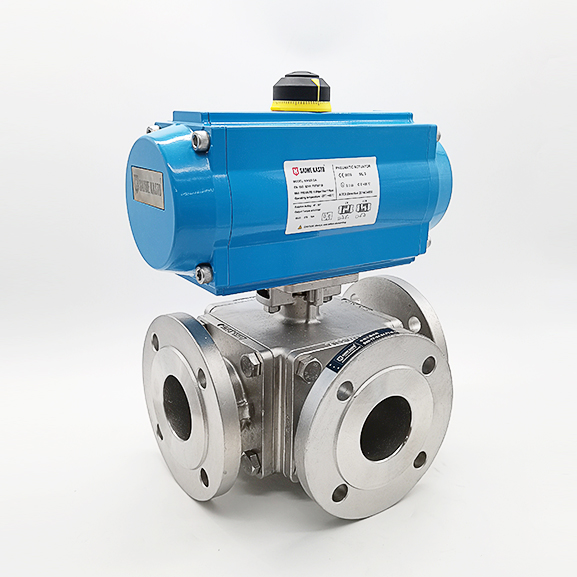

气动三通球阀

气动三通球阀-气动参数

气动类型：气动齿轮齿条式，气动拨叉式；

作用形式：双作用，单作用（弹簧自动复位）；

动作形式：正作用，反作用；
气源压力：2.5~8bar（建议工作气源为4~6bar）；
气源接口：G1/8”G1/4”G3/8” G1/2”；
环境温度：-40℃-80℃（高温或低温等严酷工况，可选择特殊缸体材质和密封材质。）；
可选附件：定位器，过滤减压阀，限位开关，电磁阀，阀位传送器，气动加速器，保位阀和其他。

气动三通球阀-流向示意图

气动三通球阀-设计特点

• 采用分体式精密铸造阀体；

• ISO 5211直接安装执行器的平台设计；

• 阀杆与阀体之间带防静电装置；

• 阀杆防爆出装置设计；

• 钢球上有压力平衡孔；

• 阀杆密封结构设计渠道德国密封测试认证；

• 每90°可转动，每90°可锁紧定位；

• 四个阀座设计。

气动三通球阀-部件材质
